Bypass-Dioden bei Solarmodulen: Wie reduzieren sie Verluste durch Verschattung?

Wenn Schatten auf dein Solarmodul fällt, spürst du sofort spürbare Leistungseinbußen. Bypass-Dioden sind entscheidend, um diese Verluste zu minimieren, indem sie dafür sorgen, dass der Strom auch bei teilweiser Verschattung weiterfließen kann.

Die Funktionsweise von Bypass-Dioden bei Solarmodulen

Solarmodule bestehen aus vielen einzelnen Solarzellen, die in Reihe geschaltet sind. Diese Reihenschaltung erzeugt die gewünschte Spannung. Wenn eine oder mehrere dieser Zellen durch Schatten verdeckt werden, erhöht sich ihr elektrischer Widerstand erheblich. Ohne Schutzmechanismus würden diese verschatteten Zellen wie kleine Widerstände wirken und nicht nur ihren eigenen Energieertrag verlieren, sondern auch die Leistung aller anderen, nicht verschatteten Zellen in derselben Reihe stark beeinträchtigen. Dies kann im schlimmsten Fall dazu führen, dass die gesamte Modulleistung auf ein Minimum reduziert wird oder die verschatteten Zellen sogar überhitzen und dauerhaft beschädigt werden (Hotspots).

Hier kommen Bypass-Dioden ins Spiel. Sie werden parallel zu Gruppen von Solarzellen (oft einem Drittel des Moduls) geschaltet. Eine Bypass-Diode ist ein elektronisches Bauteil, das im Normalbetrieb – also bei voller Sonneneinstrahlung und ohne Verschattung – keinen Strom leitet. Sie verhält sich wie ein offener Stromkreis. Sobald jedoch eine Gruppe von Solarzellen in der Reihe unterversorgt oder negativ polarisiert wird (was bei Verschattung der Fall ist), ändert die Bypass-Diode ihren Zustand und beginnt, Strom zu leiten. Sie schafft eine alternative Route für den elektrischen Strom, sodass dieser die verschattete oder schlecht funktionierende Zellengruppe umgehen kann. Dadurch wird verhindert, dass die verschattete Zellengruppe den Stromfluss des gesamten Moduls blockiert oder beeinträchtigt.

Verschattung und die Auswirkungen auf Solarmodule

Verschattung ist einer der größten Feinde der Photovoltaikanlage. Sie kann durch eine Vielzahl von Faktoren verursacht werden:

• Bäume oder umliegende Gebäude, die im Laufe des Tages Schatten werfen.
• Verschmutzungen auf der Moduloberfläche wie Laub, Vogelkot oder Staub.
• Schnee oder Eis im Winter.
• Anschattungen durch Satellitenschüsseln, Antennen oder Schornsteine.
• Überlappende Module oder Montagesysteme, die sich gegenseitig beschatten.

Selbst eine teilweise Verschattung, die nur einen kleinen Teil eines Solarmoduls bedeckt, kann die Leistung des gesamten Moduls signifikant reduzieren. Ohne Bypass-Dioden würden die verschatteten Zellen zum „Flaschenhals“ für die gesamte Reihenschaltung werden. Die Energie, die von den nicht verschatteten Zellen produziert wird, kann nicht ungehindert abfließen, da die verschatteten Zellen einen hohen Widerstand darstellen und den Stromfluss praktisch stoppen.

Wie Bypass-Dioden Verluste durch Verschattung reduzieren

Die Hauptfunktion der Bypass-Diode ist es, den Strompfad um die verschatteten oder anderweitig beeinträchtigten Zellengruppen herumzuleiten. Dies geschieht in mehreren Schritten:

• Identifizierung der Beeinträchtigung: Wenn eine Zellengruppe weniger Sonneneinstrahlung erhält, sinkt ihre Spannung. Wenn diese Spannung unter einen bestimmten Schwellenwert fällt, beginnt die Bypass-Diode, leitend zu werden.
• Umschaltung der Diode: Sobald die Diode leitend wird, bildet sie einen Niedrigwiderstandspfad parallel zur betreffenden Zellengruppe.
• Umleitung des Stroms: Der elektrische Strom, der von den gut beleuchteten Zellen erzeugt wird, wählt nun den Pfad geringsten Widerstands und fließt durch die aktive Bypass-Diode, anstatt durch die verschattete Zellengruppe.
• Minimierung von Leistungsverlusten: Dadurch wird verhindert, dass die Leistung der gesamten Modulreihe durch die eine verschattete Zellengruppe auf ein Minimum reduziert wird. Stattdessen wird nur die Leistung der verschatteten Zellengruppe selbst verloren, während die restlichen Zellen weiterhin Energie produzieren und einspeisen können.
• Schutz vor Hotspots: Ein weiterer wichtiger Effekt ist der Schutz vor „Hotspots“. Ohne Bypass-Diode würde die Energie der funktionierenden Zellen versuchen, durch die verschatteten Zellen zu fließen. Da diese einen hohen Widerstand aufweisen, wird die Energie dort in Wärme umgewandelt. Dies kann zu extrem hohen Temperaturen in den verschatteten Zellen führen, die sie beschädigen oder sogar zerstören können. Die Bypass-Diode leitet den Strom ab und verhindert so die Überhitzung und Beschädigung der Zellen.

Aspekt	Funktion von Bypass-Dioden	Auswirkung bei Verschattung	Vorteile für die Anlage
Stromflussmanagement	Leiten Strom bei Unterversorgung einer Zellengruppe parallel um diese herum.	Verhindern, dass eine verschattete Zellengruppe den Strom der gesamten Reihe blockiert.	Erhöhen die Energieausbeute bei teilweiser Verschattung.
Schutz der Zellen	Leiten übermäßige Stromflüsse ab, die zu Hotspots führen könnten.	Verhindern die Überhitzung und Beschädigung von Solarzellen durch gegenläufige Ströme.	Erhöhen die Langlebigkeit und Zuverlässigkeit des Solarmoduls.
Modulleistung	Ermöglichen den Betrieb der nicht verschatteten Zellengruppen.	Nur der Ertrag der verschatteten Zellen fällt aus, nicht der des gesamten Moduls.	Signifikante Reduzierung von Leistungsverlusten, die sonst katastrophal wären.
Systemeffizienz	Reduzieren die Anfälligkeit für wechselnde Lichtverhältnisse.	Minimieren die negativen Auswirkungen von Umgebungsfaktoren wie Blätter oder Vogelkot.	Verbessern die Gesamtperformance der Solaranlage unter realen Bedingungen.

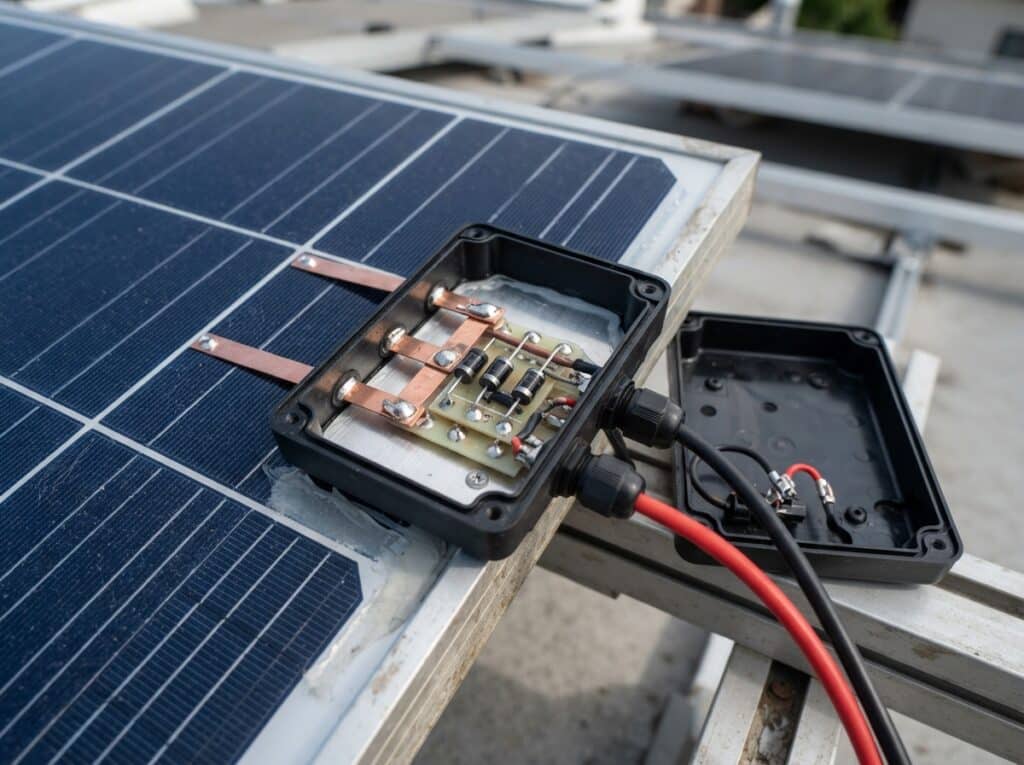

Typen von Bypass-Dioden und ihre Platzierung

In modernen Solarmodulen werden typischerweise Schottky-Dioden oder sogenannte „Super-Barrier-Rectifier“ (SBRs) verwendet. Diese Diodentypen bieten einen geringen Spannungsabfall und eine schnelle Schaltzeit, was für die effiziente Umleitung des Stroms entscheidend ist. Sie sind so konzipiert, dass sie bei einem geringen Rückwärtsstrom (der auftritt, wenn die Zelle wenig bis gar keine Spannung liefert) leitend werden und den Strom durch den parallel geschalteten Pfad umleiten.

Die Platzierung der Bypass-Dioden ist strategisch wichtig. Sie werden nicht einzeln für jede Solarzelle verwendet, da dies die Kosten und die Komplexität des Moduls erheblich erhöhen würde. Stattdessen werden sie üblicherweise parallel zu größeren Gruppen von Zellen geschaltet. In einem typischen 60-Zellen-Modul sind diese Gruppen oft auf drei Abschnitte aufgeteilt, sodass drei Bypass-Dioden im Modul verbaut sind. Jede dieser Dioden deckt dann etwa 20 Zellen ab. Wenn also ein Teil des Moduls verschattet ist, wird nur eine dieser drei Dioden aktiv und schaltet den betreffenden Zellblock ab, während die anderen beiden Zellblöcke weiterhin Strom liefern.

Die Bedeutung der Anzahl von Bypass-Dioden

Die Anzahl der Bypass-Dioden in einem Solarmodul beeinflusst direkt, wie gut das Modul mit teilweiser Verschattung umgehen kann. Je mehr Bypass-Dioden es gibt, desto kleiner sind die Zellengruppen, die von jeder Diode abgedeckt werden. Dies bedeutet, dass bei einer gegebenen Verschattung eine kleinere Fläche des Moduls betroffen ist, bevor eine Diode anspricht.

• Weniger Dioden (z.B. 1-2): Größere Zellengruppen werden abgedeckt. Eine geringe Verschattung kann bereits eine ganze Zellengruppe und somit eine größere Fläche des Moduls lahmlegen. Die Verluste sind potenziell höher.
• Mehr Dioden (z.B. 3 oder mehr): Kleinere Zellengruppen werden abgedeckt. Eine geringe Verschattung wirkt sich nur auf eine kleine Fläche aus, die von der Diode abgedeckt wird. Die anderen Zellengruppen bleiben aktiv. Dies führt zu geringeren Leistungsverlusten und besserer Leistung unter schwierigen Bedingungen.

Die Entscheidung für eine bestimmte Anzahl von Bypass-Dioden ist ein Kompromiss zwischen Kosten und Leistung. Hersteller streben danach, eine optimale Balance zu finden, um sowohl die Effizienz des Moduls zu maximieren als auch die Produktionskosten im Rahmen zu halten.

Risiken und Herausforderungen bei Bypass-Dioden

Obwohl Bypass-Dioden unerlässlich sind, bergen sie auch gewisse Risiken und Herausforderungen:

• Diode versagt: Eine Bypass-Diode kann im Laufe der Zeit ausfallen. Wenn sie dauerhaft leitend wird (Kurzschluss) oder nicht mehr leitend wird, wenn sie es sollte, kann dies zu Problemen führen. Eine permanent leitende Diode führt zu permanenten Energieverlusten, da sie einen Teil des Moduls ständig umgeht. Eine Diode, die nicht mehr schaltet, setzt das Modul den vollen Risiken der Verschattung aus, inklusive Hotspots.
• Qualität der Dioden: Die Qualität und Robustheit der verbauten Bypass-Dioden sind entscheidend für die Langlebigkeit des Moduls. Billige oder minderwertige Dioden können schneller ausfallen.
• Einbau und Verkabelung: Fehler beim Einbau oder der Verkabelung der Dioden während der Modulproduktion können zu Fehlfunktionen führen.
• Wirkungsgradverlust durch die Diode selbst: Jede Diode hat einen geringen Spannungsabfall, wenn sie Strom leitet. Dieser Spannungsabfall führt zu einem minimalen Energieverlust in Form von Wärme. Bei voller Sonneneinstrahlung, wenn die Dioden nicht aktiv sind, stellt dies keinen Nachteil dar, aber wenn sie aktiv sind, wird dieser Verlust akzeptiert, um die größeren Verluste durch Verschattung zu vermeiden.

Optimierung von Solaranlagen zur Minimierung von Verschattungsverlusten

Bypass-Dioden sind ein wichtiger Bestandteil, aber sie sind nicht die einzige Lösung, um Verschattungsverluste zu minimieren. Eine ganzheitliche Planung der Solaranlage ist entscheidend:

• Standortwahl: Die sorgfältige Auswahl des Installationsortes, um potenzielle Schattenquellen (Bäume, Gebäude, Schornsteine) zu minimieren, ist der erste Schritt.
• Moduloptimierung: Bei Anlagen mit vielen Modulen können String-Optimierer oder Leistungsoptimierer auf Modulebene eingesetzt werden. Diese elektronischen Geräte sind oft intelligenter als einfache Bypass-Dioden und können die Leistung jedes einzelnen Moduls unabhängig vom Status anderer Module optimieren, selbst wenn nur ein Teil eines Moduls verschattet ist. Sie können die Leistung jedes Moduls optimieren, indem sie den maximalen Leistungspunkt (MPP) für jedes Modul individuell verfolgen.
• Vermeidung von Schnee- und Laubansammlungen: Eine regelmäßige Reinigung der Module kann dazu beitragen, dass Verschattungen durch Schmutz minimiert werden.
• String-Design: Die Art und Weise, wie Module zu Strings (Reihen) verbunden werden, kann ebenfalls Einfluss haben. In manchen Fällen kann es vorteilhaft sein, Module mit unterschiedlichem Verschattungspotenzial in separate Strings aufzuteilen, die dann von separaten MPP-Trackern im Wechselrichter verwaltet werden.

FAQ – Häufig gestellte Fragen zu Bypass-Dioden bei Solarmodulen

Was passiert genau, wenn ein Solarmodul verschattet wird?

Wenn ein Teil eines Solarmoduls verschattet wird, produzieren die betroffenen Solarzellen weniger oder gar keine elektrische Energie. Da die Zellen in einer Reihe geschaltet sind, wirkt die verschattete Zelle wie ein Widerstand. Ohne Bypass-Dioden würde dies den Stromfluss der gesamten Reihe stark behindern, was zu erheblichen Leistungseinbußen und im schlimmsten Fall zur Beschädigung der Zellen durch Überhitzung (Hotspots) führen kann.

Sind Bypass-Dioden in allen Solarmodulen verbaut?

Ja, Bypass-Dioden sind ein Standardbestandteil moderner und qualitativ hochwertiger Solarmodule. Sie sind essenziell, um die Leistung und Langlebigkeit der Module unter realen Bedingungen, wo Verschattung unvermeidlich ist, zu gewährleisten.

Wie viele Bypass-Dioden hat ein typisches Solarmodul?

Ein typisches Solarmodul, insbesondere solche mit 60 oder 72 Zellen, verfügt meist über drei Bypass-Dioden. Diese Dioden sind so aufgeteilt, dass sie jeweils etwa ein Drittel des Moduls abdecken. Es gibt aber auch Module mit anderen Konfigurationen.

Welche Vorteile bieten Bypass-Dioden bei teilweiser Verschattung?

Der Hauptvorteil von Bypass-Dioden ist die Reduzierung von Leistungsverlusten. Sie ermöglichen es, dass die gut beleuchteten Zellengruppen weiterhin Strom produzieren und einspeisen können, indem sie den Stromfluss um die verschatteten oder anderweitig beeinträchtigten Zellengruppen herumleiten. Sie verhindern auch die Entstehung von Hotspots, die Zellen beschädigen könnten.

Kann ein defekter Bypass-Diode die Leistung meiner Solaranlage beeinträchtigen?

Ja, ein defekter Bypass-Diode kann die Leistung deiner Solaranlage beeinträchtigen. Wenn eine Diode dauerhaft leitend ist, wird ein Teil des Moduls ständig umgangen, was zu einem permanenten Leistungsverlust führt. Wenn eine Diode nicht mehr leitend wird, wenn sie sollte, kann dies zu den bereits erwähnten Problemen der Verschattung und Hotspot-Bildung führen.

Sind Bypass-Dioden immer die beste Lösung gegen Verschattung?

Bypass-Dioden sind eine sehr effektive und kostengünstige Lösung, um die negativen Auswirkungen von Verschattung auf Modulebene zu minimieren. Für sehr komplexe Verschattungsszenarien oder bei sehr großen Anlagen können jedoch zusätzliche Technologien wie Leistungsoptimierer auf Modulebene oder spezielle Wechselrichter mit mehreren MPP-Trackern noch vorteilhafter sein, da sie eine noch granularere Leistungsoptimierung ermöglichen.

Müssen Bypass-Dioden gewartet werden?

Die Bypass-Dioden selbst sind in der Regel wartungsfreie Komponenten, die im Inneren des Solarmoduls versiegelt sind. Ihre Lebensdauer ist an die des Solarmoduls gekoppelt. Eine regelmäßige Überprüfung der Anlage durch einen Fachmann kann jedoch Auffälligkeiten im elektrischen Verhalten aufdecken, die auf eine defekte Diode hindeuten könnten.
