Die Erdung deiner Photovoltaikanlage ist ein kritischer Schritt zur Gewährleistung von Sicherheit und Langlebigkeit. Sie schützt dich und deine Anlage vor gefährlichen elektrischen Entladungen und sorgt dafür, dass alle Komponenten ordnungsgemäß funktionieren.
Warum ist die Erdung einer Photovoltaikanlage unerlässlich?
Die Erdung einer Photovoltaikanlage ist kein optionales Extra, sondern eine grundlegende Sicherheitsmaßnahme, die in nahezu allen Installationen vorgeschrieben ist. Sie dient primär dem Schutz vor elektrischen Gefahren und der Sicherstellung des ordnungsgemäßen Betriebs der Anlage.
Schutz vor elektrischen Überschlägen und Blitzschäden
Photovoltaikmodule sind in der Regel mit Metallrahmen ausgestattet, die bei einem Blitzschlag oder durch statische Aufladung unter Spannung geraten können. Ohne eine korrekte Erdung kann diese Spannung auf den Rahmen überspringen und im schlimmsten Fall zu einem elektrischen Schlag für Personen führen, die die Anlage berühren. Weiterhin schützt die Erdung die empfindlichen elektronischen Bauteile des Systems, wie Wechselrichter und Solarmodule selbst, vor den enormen Energien eines direkten oder indirekten Blitzeinschlags. Eine effektive Erdung leitet gefährliche Ströme sicher in das Erdreich ab, bevor sie Schaden anrichten können.
Sicherheit für Personen
Die oberste Priorität bei jeder elektrischen Installation ist die Sicherheit der Menschen. Die Erdung bildet eine Schutzmaßnahme, die sicherstellt, dass im Falle eines Isolationsfehlers oder einer Überspannung die gefährliche Spannung kontrolliert abgeleitet wird. Dies verhindert, dass Gehäuse von elektrischen Geräten, Metallteile der Unterkonstruktion oder der Solarmodule unter gefährlicher Spannung stehen und ein Risiko für Leib und Leben darstellen.
Schutz der Anlagentechnik
Moderne Photovoltaikanlagen beinhalten hochentwickelte und oft empfindliche Elektronik. Überspannungen, die durch Blitzeinschläge in der Nähe, Netzstörungen oder elektrostatische Entladungen entstehen, können diese Komponenten unwiederbringlich beschädigen. Die Erdungssystematik, oft ergänzt durch Überspannungsschutzgeräte, leitet diese schädlichen Spannungsspitzen sicher ab und trägt so zur Langlebigkeit und Zuverlässigkeit der gesamten Anlage bei.
Einhaltung von Vorschriften und Normen
Die Installation und der Betrieb von Photovoltaikanlagen unterliegen strengen gesetzlichen Vorschriften und technischen Normen, wie beispielsweise der DIN VDE 0100-712 für Photovoltaik-Anlagen. Diese Normen schreiben in der Regel eine Erdung der Anlage vor, um die Sicherheit zu gewährleisten. Die Nichteinhaltung kann zu Problemen bei der Inbetriebnahme, bei Versicherungsfällen oder bei behördlichen Abnahmen führen.
Wann ist eine Erdung für deine Photovoltaikanlage notwendig?
Die Notwendigkeit einer Erdung ergibt sich aus verschiedenen Faktoren, die sowohl die Anlage selbst als auch ihre Umgebung betreffen. Grundsätzlich sollte jede Photovoltaikanlage geerdet werden, um maximale Sicherheit zu gewährleisten. Es gibt jedoch spezifische Situationen, in denen die Erdung besonders kritisch ist.
Bei direkter Verbindung mit dem öffentlichen Stromnetz
Wenn deine Photovoltaikanlage über einen netzgekoppelten Wechselrichter mit dem öffentlichen Stromnetz verbunden ist, ist eine Erdung zwingend erforderlich. Dies ist der häufigste Fall für private und gewerbliche Solaranlagen. Die Erdung stellt sicher, dass die Anlage im Falle von Störungen sicher vom Netz getrennt werden kann und dass potenzielle Spannungsunterschiede zwischen der PV-Anlage und dem Netz ausgeglichen werden.
Bei Verwendung von Metallrahmen an den Solarmodulen
Die meisten heutzutage verwendeten Solarmodule verfügen über Aluminiumrahmen. Diese Rahmen sind leitfähig und müssen daher mit dem Erdungssystem verbunden werden, um eine Ableitung von elektrischen Ladungen zu ermöglichen.
Bei Installationen auf leitfähigen Oberflächen oder in der Nähe von Blitzschutzanlagen
Wenn deine Photovoltaikmodule auf einem Dach aus leitfähigem Material (z.B. Metall) montiert werden oder wenn sich in unmittelbarer Nähe ein Blitzschutzsystem befindet, ist eine sorgfältige Erdung der PV-Anlage unabdingbar, um potenzielle Wechselwirkungen und Gefahren zu minimieren.
Bei Inselanlagen (off-grid)
Auch Photovoltaikanlagen, die nicht mit dem öffentlichen Netz verbunden sind (Inselanlagen), profitieren enorm von einer Erdung. Diese Anlagen beinhalten oft Batterien, die ihrerseits eine eigene Erdung erfordern. Die Erdung der PV-Komponenten stellt sicher, dass auch hier ein Schutz vor Überspannungen und eine sichere Funktion gewährleistet ist.
Gemäß den Vorgaben des Herstellers und der geltenden Normen
Unabhängig von den oben genannten Punkten solltest du immer die Installationsanleitungen der Hersteller deiner PV-Komponenten sowie die aktuellen nationalen und internationalen Normen und Vorschriften konsultieren. Diese geben detaillierte Hinweise zur korrekten Erdungspraxis.
Technische Aspekte der Erdung einer Photovoltaikanlage
Die Erdung einer Photovoltaikanlage ist ein technisch präziser Prozess, der aus mehreren Komponenten besteht und fachgerecht ausgeführt werden muss. Ein falsch dimensioniertes oder fehlerhaft ausgeführtes Erdungssystem kann seine Schutzfunktion nicht erfüllen.
Das Erdungssystem im Detail
Ein typisches Erdungssystem für Photovoltaikanlagen umfasst mehrere Elemente:
- Potentialausgleichsschiene: Eine zentrale Sammelschiene, an der alle geerdeten Komponenten der PV-Anlage sowie die Hauptschutzleiterverbindung zum Potenzialausgleich des Gebäudes angeschlossen werden.
- Erdungsleiter: Leitungen, die die einzelnen Komponenten der PV-Anlage (Module, Wechselrichter, Montagesystem) mit der Potentialausgleichsschiene verbinden. Diese müssen über ausreichenden Leiterquerschnitt verfügen, um die erwarteten Ableitströme sicher zu führen.
- Erdungsstab (Erdspieß) oder Fundamenterder: Die Verbindung des Erdungssystems mit dem Erdreich. Je nach Gegebenheiten wird entweder ein oder mehrere Erdspieße in das Erdreich getrieben oder ein Fundamenterder im Fundament des Gebäudes eingebracht. Die Qualität des Erdungswiderstands im Boden ist hierbei entscheidend.
- Schutzleiter (PE): Die Verbindung vom Wechselrichter zur Potentialausgleichsschiene und weiter zum Schutzleiter des Hausanschlusses.
Der Erdungswiderstand
Ein zentraler Parameter für die Wirksamkeit eines Erdungssystems ist der Erdungswiderstand. Dieser gibt an, wie gut der Strom im Falle eines Fehlers in das Erdreich abfließen kann. Ein niedriger Erdungswiderstand ist entscheidend, um gefährliche Spannungsspitzen zu vermeiden und die Schutzwirkung zu maximieren. Die Einhaltung von Grenzwerten für den Erdungswiderstand ist in den relevanten Normen festgelegt und wird bei der Abnahme der Anlage geprüft.

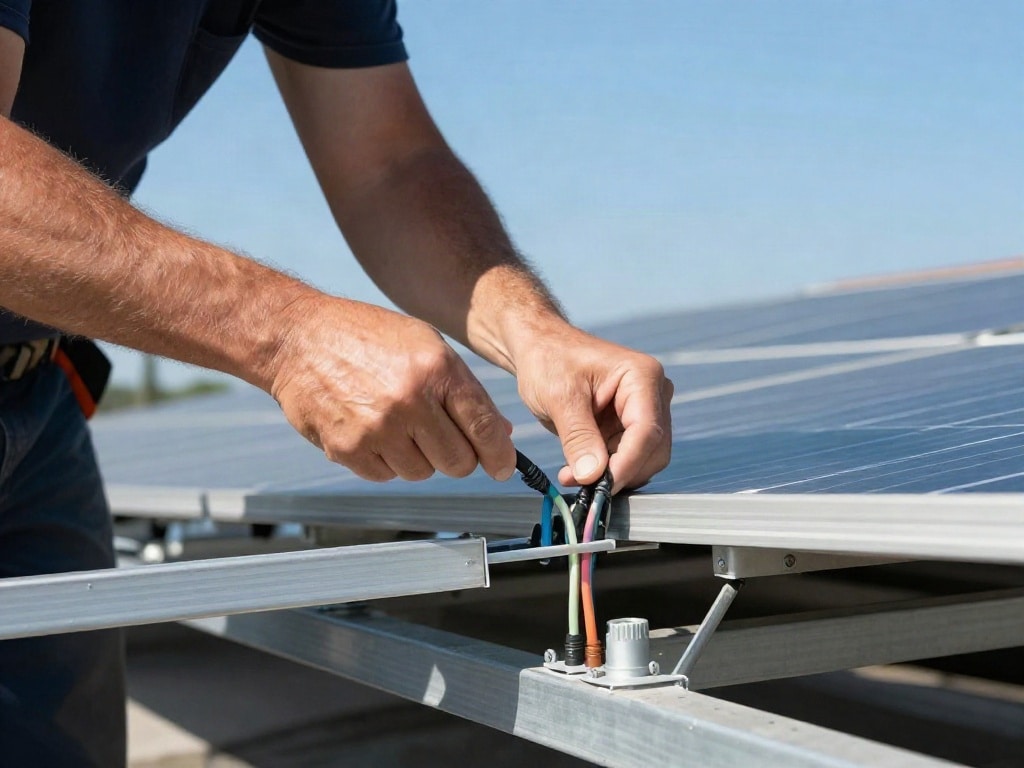

Erdung von Modulrahmen und Unterkonstruktion
Die Metallrahmen der Solarmodule sowie die dazugehörige Unterkonstruktion müssen miteinander verbunden und an das Haupt-Erdungssystem angeschlossen werden. Dies geschieht in der Regel über spezielle Klemmen und entsprechende Erdungsleiter. Die korrekte Verschaltung der Rahmen sichert, dass im Falle einer Potentialdifferenz ein definierter Ableitungspfad vorhanden ist.
Erdung des Wechselrichters
Der Wechselrichter ist das Herzstück der AC-seitigen Einspeisung und muss ebenfalls korrekt geerdet werden. Dies geschieht über den Schutzleiteranschluss des Wechselrichters, der mit der Potentialausgleichsschiene verbunden wird. Eine sichere Erdung des Wechselrichters schützt nicht nur die Elektronik, sondern auch die nachfolgende Hauselektrik.
Erdung bei Blitzschutz
Wenn deine Photovoltaikanlage Teil eines umfassenderen Blitzschutzkonzepts ist, muss die Erdung der PV-Anlage sorgfältig mit dem Blitzschutzsystem koordiniert werden. Dies vermeidet unerwünschte Nebeneffekte und stellt sicher, dass die Blitzschutzanlage ihre Funktion optimal erfüllen kann.
Zusammenfassung der Erdungsnotwendigkeit und -gründe
Die Erdung einer Photovoltaikanlage ist aus mehreren zwingenden Gründen notwendig:
| Kategorie | Beschreibung | Relevanz für deine PV-Anlage |
|---|---|---|
| Sicherheit | Schutz vor elektrischen Schlägen durch Ableitung von Fehlerströmen und Überspannungen. Minimierung von Brandgefahren. | Essentiell für den Personenschutz und den Schutz vor Sachschäden durch Blitzeinschläge oder Isolationsfehler. |
| Anlagenschutz | Schutz der elektronischen Komponenten (Module, Wechselrichter) vor Beschädigung durch Überspannungen. | Verlängert die Lebensdauer deiner Solaranlage und reduziert das Risiko von teuren Reparaturen oder Austausch. |
| Betriebssicherheit | Gewährleistung eines stabilen und störungsfreien Betriebs der Anlage. Vermeidung von unerwünschten elektrischen Entladungen. | Sorgt für eine zuverlässige Energieproduktion und minimiert Ausfallzeiten. |
| Normenkonformität | Erfüllung gesetzlicher Vorschriften und technischer Normen für elektrische Anlagen. | Wichtig für die Abnahme, Versicherung und den legalen Betrieb deiner Photovoltaikanlage. |
Häufige Missverständnisse bei der Erdung
Trotz der klaren Notwendigkeit der Erdung gibt es immer wieder Unklarheiten und Missverständnisse, die zu unsicheren Installationen führen können. Die Aufklärung dieser Punkte ist entscheidend für eine korrekte Umsetzung.
„Meine Anlage ist sicher, weil sie auf dem Dach montiert ist.“
Die Position auf dem Dach schützt deine Anlage nicht vor elektrischen Gefahren wie Blitzeinschlägen oder internen Fehlerströmen. Im Gegenteil, eine exponierte Lage macht die Anlage anfälliger für äußere Einflüsse. Die Erdung ist hierbei die entscheidende Schutzmaßnahme.
„Eine PV-Anlage ohne direkten Netzbezug braucht keine Erdung.“
Das ist ein gefährlicher Irrtum. Auch Inselanlagen können durch atmosphärische Aufladung, durch statische Aufladung im Betrieb oder durch Fehler in den Komponenten gefährliche Spannungen aufbauen. Die Erdung ist auch hier ein wichtiger Sicherheitsfaktor, insbesondere wenn Batterien im System sind.
„Die Erdung des Wechselrichters reicht aus.“
Während die Erdung des Wechselrichters essenziell ist, muss auch die gesamte Unterkonstruktion und die Modulrahmen korrekt mit dem Erdungssystem verbunden sein. Diese Komponenten können ebenfalls unter Spannung geraten und müssen in das Schutzkonzept integriert werden.
FAQ – Häufig gestellte Fragen zu Erdung einer Photovoltaikanlage: Wann und warum ist sie notwendig?
Muss jede Photovoltaikanlage geerdet werden?
Ja, grundsätzlich sollte jede Photovoltaikanlage geerdet werden. Dies dient der Sicherheit von Personen und der Anlage selbst sowie der Einhaltung von Normen. Die genauen Anforderungen können je nach Anlagentyp und örtlichen Gegebenheiten variieren, aber die Erdung ist fast immer eine zwingende Voraussetzung.
Welche Rolle spielt der Wechselrichter bei der Erdung?
Der Wechselrichter ist ein zentraler Punkt, der korrekt an das Erdungssystem angeschlossen werden muss. Er wandelt den Gleichstrom der Module in Wechselstrom für das Netz um und ist oft die Schnittstelle zur Hauselektrik. Eine sichere Erdung des Wechselrichters schützt seine Elektronik und verhindert, dass Fehlerströme in das Hausnetz gelangen.
Was passiert, wenn meine Photovoltaikanlage nicht geerdet ist?
Wenn deine Photovoltaikanlage nicht ordnungsgemäß geerdet ist, besteht ein erhebliches Risiko für Personen, die mit der Anlage in Berührung kommen könnten. Weiterhin können die empfindlichen elektronischen Komponenten durch Überspannungen beschädigt werden, was zu kostspieligen Ausfällen führen kann. Die Anlage könnte auch die geltenden Sicherheitsvorschriften nicht erfüllen, was Probleme bei der Abnahme oder bei Versicherungsfällen nach sich ziehen kann.
Wer ist für die korrekte Erdung zuständig?
Die korrekte Erdung einer Photovoltaikanlage ist Aufgabe eines qualifizierten Elektrofachbetriebs oder eines spezialisierten Solarteurs. Diese Fachleute kennen die relevanten Normen und Vorschriften und verfügen über das notwendige Wissen und die Werkzeuge, um eine sichere und normkonforme Erdung zu gewährleisten.
Wie oft muss der Erdungswiderstand einer PV-Anlage überprüft werden?
Es gibt keine pauschale Zeitvorgabe für die regelmäßige Überprüfung des Erdungswiderstands für Photovoltaikanlagen. Allerdings ist eine Überprüfung im Rahmen der regelmäßigen Inspektion und Wartung der Gesamtanlage ratsam. Insbesondere nach starken Gewittern oder Erdbeben sollte eine Überprüfung in Erwägung gezogen werden, um die Integrität des Erdungssystems sicherzustellen.
Kann ich die Erdung meiner PV-Anlage selbst durchführen?
Aus Sicherheits- und Haftungsgründen wird dringend davon abgeraten, die Erdung einer Photovoltaikanlage selbst durchzuführen. Die korrekte Dimensionierung und Ausführung erfordert spezifisches Fachwissen und die Einhaltung strenger Normen. Fehler bei der Erdung können lebensgefährlich sein und zum Erlöschen von Versicherungsansprüchen führen.
Welche Komponenten müssen bei einer PV-Anlage geerdet werden?
Grundsätzlich müssen alle leitfähigen Komponenten der Photovoltaikanlage geerdet werden. Dazu gehören typischerweise die Metallrahmen der Solarmodule, die Unterkonstruktion, der Wechselrichter sowie gegebenenfalls weitere elektrische Betriebsmittel und Metallteile, die unter Spannung geraten könnten.
