Hotspots bei Solarmodulen: Wie entstehen sie und warum sind sie problematisch?

Wenn du Besitzer einer Solaranlage bist oder eine planst, ist das Verständnis von Hotspots bei Solarmodulen unerlässlich, um die Langlebigkeit und Effizienz deiner Investition zu sichern. Hotspots sind lokale Überhitzungsbereiche auf dem Solarmodul, die dessen Leistung mindern und im schlimmsten Fall zu irreparablen Schäden führen können.

Was sind Hotspots bei Solarmodulen?

Ein Hotspot ist eine kleine, stark erhitzte Region auf der Oberfläche eines Solarmoduls, die signifikant heißer wird als die umliegenden Bereiche. Diese lokalen Temperaturerhöhungen können dazu führen, dass die Zellen in diesem Bereich nicht mehr oder nur noch eingeschränkt Strom produzieren, während die benachbarten Zellen weiterhin normal arbeiten. Die elektrische Energie, die von den intakten Zellen produziert wird, kann dann nicht durch den Hotspot fließen, was zu einem erhöhten elektrischen Widerstand und damit zu noch stärkerer lokaler Erwärmung führt – ein Teufelskreis.

Wie entstehen Hotspots? Die Ursachen im Detail

Die Entstehung von Hotspots ist meist das Ergebnis einer Kombination aus Materialfehlern, Herstellungsdefekten, Umwelteinflüssen und Installationsfehlern. Es ist wichtig, diese Ursachen zu kennen, um präventive Maßnahmen ergreifen und bestehende Probleme schnell erkennen zu können.

1. Verschattung und Teilverschattung

Die häufigste Ursache für Hotspots ist die Verschattung einzelner Zellen oder Zellbereiche. Dies kann durch verschiedene Faktoren verursacht werden:

• Umgebungsbedingte Verschattung: Bäume, Gebäude, Schornsteine, Antennen oder auch Vogelkot können Schatten auf das Modul werfen. Selbst ein kleiner Schatten auf einer Zelle kann dazu führen, dass diese weniger Strom produziert. Wenn andere Zellen im selben Strang weiterhin Strom liefern, muss der Strom durch die verschattete Zelle „gezwungen“ werden, was zu einem Rückstrom führt. Diese Rückstromdioden sind dazu da, die übrigen Zellen zu schützen, aber sie können bei anhaltender Belastung zu einer Überhitzung führen.
• Verschmutzung: Ansammlungen von Schmutz, Staub, Laub oder Schnee auf dem Modul können ebenfalls zu Teilverschattungen führen und somit die Entstehung von Hotspots begünstigen.
• Moduldesign und String-Konfiguration: Ungünstige Verschaltungen von Modulen in einem String (einer Reihenschaltung von Modulen) können die Anfälligkeit für Hotspots erhöhen, insbesondere wenn Module unterschiedlicher Leistung oder unterschiedlichen Alters miteinander verbunden sind.

2. Zellschäden und Defekte

Defekte an den Solarzellen selbst sind eine weitere signifikante Ursache:

• Mikrorisse in den Zellen: Diese feinen Risse entstehen oft während des Transports, der Installation oder durch mechanische Belastung (z.B. Hagel, starke Winde) und sind mit bloßem Auge meist nicht erkennbar. Sie können zu einem erhöhten Widerstand innerhalb der Zelle führen.
• Fertigungsfehler: Fehler bei der Herstellung, wie z.B. ungleichmäßige Dotierung des Siliziums, unsaubere Lötverbindungen oder beschädigte Leiterbahnen, können von Anfang an Schwachstellen im Modul darstellen und die Bildung von Hotspots begünstigen.
• Delamination: Wenn sich die einzelnen Schichten des Solarmoduls (Glas, EVA-Folie, Solarzellen, Rückseitenfolie) voneinander lösen, kann Feuchtigkeit eindringen. Dies kann Korrosion und elektrische Kurzschlüsse verursachen, die zu Hotspots führen.

3. Probleme mit der elektrischen Verschaltung

Die Verbindungen zwischen den Zellen und Modulen spielen eine kritische Rolle:

• Defekte oder korrodierte Verbindungsleitungen (Busbars): Die Metallbahnen, die die Zellen miteinander verbinden, können beschädigt oder korrodiert sein. Dies erhöht den elektrischen Widerstand an diesen Stellen und führt zu lokaler Überhitzung.
• Probleme mit Bypass-Dioden: Bypass-Dioden sind dafür konzipiert, bei Verschattung einer Zelle den Strom um diese herumzuleiten und so eine Überhitzung des gesamten Strings zu verhindern. Sind diese Dioden defekt oder nicht korrekt dimensioniert, können sie ihrer Schutzfunktion nicht nachkommen und selbst zur Ursache für Hotspots werden.
• Schlechte Lötstellen: Unzureichende oder kalte Lötstellen können zu Übergangswiderständen führen, die Hitze entwickeln.

4. Umwelteinflüsse und extreme Bedingungen

Auch die Umwelt kann zur Entstehung von Hotspots beitragen:

• Hohe Umgebungstemperaturen: An sehr heißen Tagen kann die Betriebstemperatur der Module stark ansteigen. Dies erhöht die Wahrscheinlichkeit, dass bereits bestehende Schwachstellen zu Hotspots werden.
• Feuchtigkeit und Korrosion: Eindringende Feuchtigkeit kann über die Zeit zu Korrosion an elektrischen Kontakten und Leiterbahnen führen, was den Widerstand erhöht und Hotspots fördert.
• Mechanische Beanspruchung: Starke Winde, Schneelast oder Hagel können zu Spannungen und Mikrorissen in den Zellen führen, die sich später zu Hotspots entwickeln.

Warum sind Hotspots problematisch? Die Konsequenzen

Die Auswirkungen von Hotspots auf deine Solaranlage können gravierend sein und reichen von geringfügigen Leistungseinbußen bis hin zu kostspieligen Schäden.

Leistungsverlust

Der offensichtlichste Effekt ist ein Rückgang der Energieerzeugung. Die betroffene Zelle oder der betroffene Bereich kann keinen oder nur noch wenig Strom produzieren. Da die Zellen in einem Modul und die Module in einem String in Reihe geschaltet sind, kann eine einzelne defekte Zelle die Leistung des gesamten Strangs beeinträchtigen. Dies führt zu einer geringeren Gesamtertragsmenge und damit zu finanziellen Einbußen.

Beschleunigte Degradation des Moduls

Die anhaltende Überhitzung an einer Stelle beschleunigt die Alterung und Degradation der umliegenden Materialien. Die Polymerfolien (wie das EVA – Ethylen-Vinylacetat) können sich zersetzen, verfärben und ihre Klebewirkung verlieren. Dies kann zu Delamination führen und die Transparenz des Glases beeinträchtigen.

Irreparable Zellschäden und Modulversagen

Im schlimmsten Fall kann die extreme Hitzeentwicklung zur vollständigen Zerstörung der Solarzelle führen. Dies äußert sich oft durch schwarze Verfärbungen oder sogar Durchbrandstellen auf dem Modul. Ein solches Modul ist dann unwiederbringlich beschädigt und muss ausgetauscht werden.

Brandgefahr

Obwohl selten, besteht bei sehr starken und langanhaltenden Hotspots ein erhöhtes Risiko für einen Brand. Die extrem hohen Temperaturen können brennbare Materialien in der Nähe des Moduls, wie z.B. Kunststoffteile der Montagevorrichtung oder Staub und Laub, entzünden. Dies stellt eine ernsthafte Gefahr für die Sicherheit deines Gebäudes dar.

Garantieverlust

Viele Herstellerbedingungen schließen Schäden aus, die durch unsachgemäße Installation, mangelnde Wartung oder äußere Einflüsse entstanden sind. Wenn nachgewiesen werden kann, dass ein Hotspot auf solche Ursachen zurückzuführen ist, kann dies zum Verlust der Modulgarantie führen.

Erkennung von Hotspots

Die frühzeitige Erkennung von Hotspots ist entscheidend, um Folgeschäden zu vermeiden. Es gibt verschiedene Methoden, um Hotspots zu identifizieren:

• Visuelle Inspektion: Achte auf sichtbare Verfärbungen, Brandflecken oder Blasenbildung auf der Oberfläche der Solarmodule. Dies sind oft eindeutige Anzeichen für bereits fortgeschrittene Hotspots.

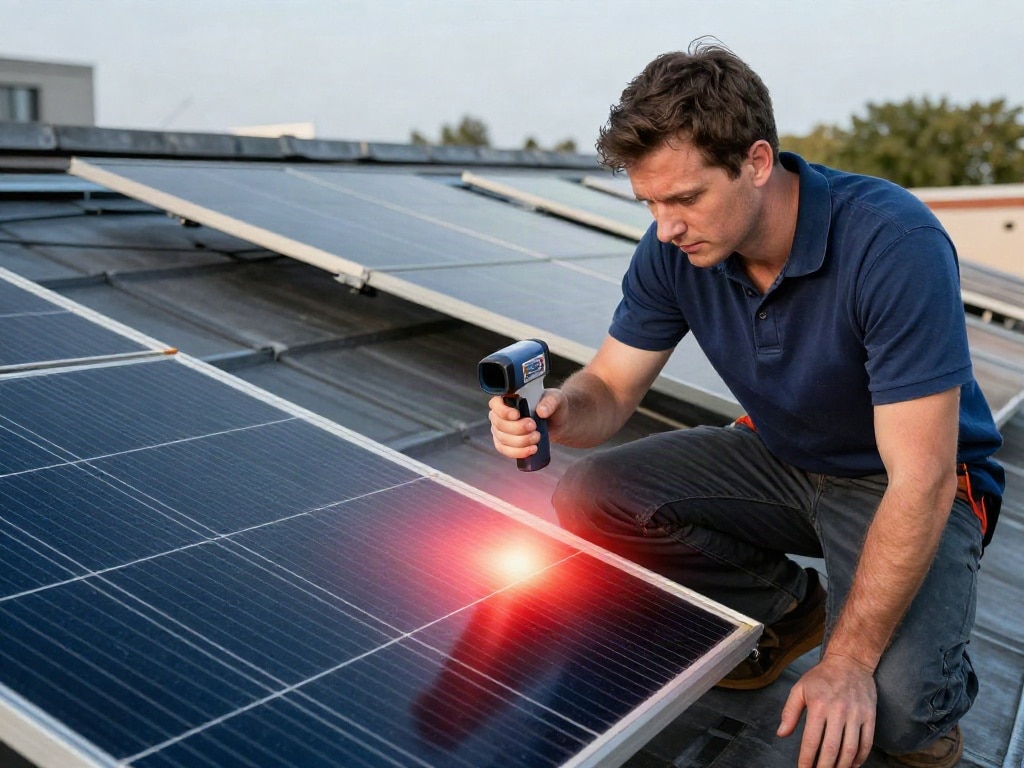

• Thermografie (Infrarot-Kamera): Dies ist die effektivste Methode zur Erkennung von Hotspots. Bei der Thermografie werden die Solarmodule mit einer Infrarot-Kamera erfasst, die Temperaturunterschiede sichtbar macht. Heiße Bereiche erscheinen auf dem Bild in helleren oder andersfarbigen Tönen. Eine regelmäßige thermografische Inspektion, insbesondere nach extremen Wetterereignissen oder bei Verdacht auf Leistungseinbußen, ist sehr empfehlenswert.
• Leistungsmessung: Ein kontinuierliches Monitoring der Energieerzeugung deiner Solaranlage kann ungewöhnliche Leistungsabfälle aufzeigen. Wenn die Erträge deiner Anlage systematisch unter den Erwartungen liegen, könnte dies ein indirekter Hinweis auf Hotspots oder andere Probleme sein.

Prävention und Maßnahmen

Der beste Weg, mit Hotspots umzugehen, ist ihre Vermeidung. Hier sind einige wichtige Maßnahmen:

• Qualitativ hochwertige Module wählen: Achte beim Kauf von Solarmodulen auf namhafte Hersteller mit guten Garantien und nachgewiesener Qualität. Prüfe Zertifizierungen und Testberichte.
• Professionelle Installation: Lass deine Solaranlage ausschließlich von qualifizierten und erfahrenen Fachbetrieben installieren. Eine fachgerechte Montage vermeidet mechanische Belastungen und sorgt für korrekte elektrische Verbindungen.
• Vermeidung von Verschattung: Plane die Installation so, dass Verschattungen durch Bäume, Gebäude oder andere Hindernisse minimiert werden. Gegebenenfalls müssen Bäume beschnitten oder Installationen an alternativen Stellen vorgenommen werden.
• Regelmäßige Reinigung: Halte deine Solarmodule sauber. Entferne regelmäßig Staub, Laub, Vogelkot und Schnee, um Verschmutzungen und Teilverschattungen vorzubeugen.
• Monitoring der Anlage: Nutze die Möglichkeiten zur Leistungsüberwachung deiner Anlage. Achte auf Abweichungen und reagiere bei Auffälligkeiten umgehend.
• Modulverschaltung optimieren: Bei der Planung sollte auf eine optimale Modulverschaltung geachtet werden, um die Auswirkungen von Teilverschattung auf den gesamten String zu minimieren. Der Einsatz von Leistungsoptimierern oder Mikrowechselrichtern kann hier ebenfalls Abhilfe schaffen.
• Regelmäßige Wartung und Inspektion: Lasse deine Solaranlage regelmäßig von einem Fachmann warten und überprüfen. Dies beinhaltet auch eine thermografische Inspektion, um potenzielle Hotspots frühzeitig zu erkennen.

Kategorie	Beschreibung	Risiko	Präventionsmaßnahmen
Verschattung	Teilweise oder vollständige Bedeckung von Zellen durch Objekte, Schmutz oder Schnee.	Hohes Risiko für Rückstrom und Überhitzung.	Standortwahl, Reinigung, Beschneiden von Bäumen.
Zelldefekte	Mikrorisse, Fertigungsfehler, Delamination.	Erhöhter elektrischer Widerstand, Wärmeentwicklung.	Qualitätskontrolle bei Kauf, sorgfältige Handhabung bei Installation.
Elektrische Verbindungen	Korrosion, schlechte Lötstellen, defekte Bypass-Dioden.	Übergangswiderstände, Funktionsausfall von Schutzmechanismen.	Professionelle Installation, regelmäßige Inspektion der elektrischen Komponenten.
Umwelteinflüsse	Extreme Temperaturen, Feuchtigkeit, mechanische Belastung (Hagel, Wind).	Beschleunigte Materialdegradation, Förderung von Korrosion.	Robuste Modulwahl, regelmäßige Wartung, Monitoring.

FAQ – Häufig gestellte Fragen zu Hotspots bei Solarmodulen: Wie entstehen sie und warum sind sie problematisch?

Was ist die Hauptursache für Hotspots bei Solarmodulen?

Die häufigste Ursache für Hotspots ist die Teilverschattung einzelner Solarzellen. Wenn nur ein Teil einer Solarzelle beschattet ist, produziert dieser Bereich weniger Strom als die beleuchteten Teile. Wenn die anderen Zellen im selben Stromkreis weiterhin Strom erzeugen, muss dieser Strom durch die verschattete Zelle „gezwungen“ werden, was zu einem Rückstrom führt. Dieser Rückstrom kann die Zelle überhitzen und einen Hotspot bilden.

Wie erkenne ich einen Hotspot an meinem Solarmodul?

Die offensichtlichste Erkennungsmethode ist die visuelle Inspektion. Achte auf dunkle oder schwarze Flecken, Brandspuren oder Blasenbildung auf der Oberfläche des Solarmoduls. Eine effektivere Methode ist die Thermografie, bei der eine Infrarotkamera verwendet wird, um Temperaturunterschiede auf dem Modul sichtbar zu machen. Heiße Stellen deuten auf Hotspots hin.

Sind Hotspots gefährlich für meine Solaranlage und mein Haus?

Ja, Hotspots können gefährlich sein. Sie führen zu Leistungsverlusten, beschleunigter Degradation des Moduls und können im schlimmsten Fall zu irreparablen Schäden am Modul führen. Bei sehr starken und langanhaltenden Hotspots besteht auch ein erhöhtes Brandrisiko, da die extreme Hitze brennbare Materialien in der Nähe entzünden könnte.

Wie kann ich Hotspots an meinen Solarmodulen vermeiden?

Zur Vermeidung von Hotspots gehören eine sorgfältige Planung und Installation, um Verschattung zu minimieren, die Wahl hochwertiger Module, regelmäßige Reinigung der Module von Schmutz und Ablagerungen, die Optimierung der Modulverschaltung und die Durchführung regelmäßiger Wartungen und Inspektionen, idealerweise inklusive Thermografie.

Sind alle Solarmodule gleich anfällig für Hotspots?

Die Anfälligkeit kann variieren. Module mit einer besseren Zelltechnologie, hochwertigeren Materialien und robusten elektrischen Verbindungen sind tendenziell widerstandsfähiger. Auch das Design des Moduls und die Qualität der verbauten Bypass-Dioden spielen eine Rolle. Dennoch ist kein Modul völlig immun gegen die Entstehung von Hotspots, insbesondere unter ungünstigen Betriebsbedingungen.

Was passiert, wenn ein Hotspot nicht repariert wird?

Wenn ein Hotspot nicht behoben wird, kann er sich verschlimmern. Die kontinuierliche Überhitzung führt zu weiteren Schäden an der Solarzelle und den umliegenden Materialien. Dies kann zu einem vollständigen Ausfall des betroffenen Moduls führen, die Leistung des gesamten Strangs mindern und im schlimmsten Fall eine Brandgefahr darstellen. Eine frühzeitige Erkennung und Behebung ist daher entscheidend.

Was sind Bypass-Dioden und wie hängen sie mit Hotspots zusammen?

Bypass-Dioden sind elektronische Komponenten, die in Solarmodule integriert sind. Sie sind dazu da, den Stromfluss um eine verschattete oder defekte Zelle (oder Gruppe von Zellen) herumzuleiten. Dies verhindert, dass die gesamte Stromproduktion des Moduls oder Strings durch eine einzige schlecht funktionierende Zelle beeinträchtigt wird und schützt so vor Überhitzung im gesamten String. Wenn eine Bypass-Diode defekt ist oder die Verschattung zu stark ist, kann die Diode selbst oder die Zelle, die sie schützen soll, überhitzen und einen Hotspot bilden.
