Du stehst vor der Entscheidung, eine Photovoltaikanlage auf deinem Blechdach zu installieren und fragst dich, welches Montagesystem am besten geeignet ist. Die Auswahl des richtigen Systems ist entscheidend für die Langlebigkeit, die Effizienz deiner Anlage und die Integrität des Dachmaterials.
Die Besonderheiten von Blechdächern für Photovoltaikanlagen
Blechdächer, sei es Trapezblech, Stehfalzblech oder Kassettenblech, stellen spezielle Anforderungen an die Montage von Solarmodulen. Ihre Oberflächenstruktur, die thermische Ausdehnung und die Notwendigkeit, die Dichtigkeit des Daches zu erhalten, erfordern spezifische Montagesysteme. Im Gegensatz zu Ziegeldächern, bei denen oft Haken direkt in die Dachsparren geschraubt werden, erfordert ein Blechdach oft eine durchdringende oder klemmende Befestigung, die sorgfältig geplant werden muss, um Wasserschäden zu vermeiden.
Übersicht der geeigneten Montagesysteme für Blechdächer
| Montagesystem-Typ | Geeignete Blechdach-Typen | Montageprinzip | Vorteile | Nachteile | Hinweise zur Dichtigkeit |
|---|---|---|---|---|---|
| Aufdach-Montagesysteme mit Klemm- und Schraubverbindungen | Trapezblech, Kassettenblech | Klemmt die Module und Schienen an den Blechprofilen oder wird mit speziellen Schrauben am Blech befestigt. | Relativ kostengünstig, breite Verfügbarkeit, einfache Installation bei richtiger Ausführung. | Potenzielles Risiko von Leckagen bei unsachgemäßer Montage, geringere Flexibilität bei stark unebenen Blechen. | Erfordert spezielle Dichtungsringe und eine präzise Anbringung, um Feuchtigkeitseintritt zu verhindern. Bei Schraubverbindungen sind hochwertige, selbstbohrende oder gewindeschneidende Schrauben mit Dichtscheiben unerlässlich. |
| Durchdringungsfreie Systeme (Klemmen auf Falz) | Stehfalzblech | Klemmt sich direkt an die aufgestellten Stehfälze des Blechs, ohne das Material zu durchdringen. | Hohe Dichtigkeit, da keine Bohrlöcher im Blech entstehen, schnelle Montage, keine Beschädigung der Dachhaut. | Teilweise höherer Anschaffungspreis, nur für spezifische Stehfalzprofile geeignet. | Keine direkte Durchdringung, somit kein Risiko von Undichtigkeiten an Bohrlöchern. Die Klemmverbindung selbst muss stabil und wetterfest sein. |
| Aufdach-Montagesysteme mit speziellen Blechdach-Pfannen (bei profilierten Blechen) | Trapezblech (bestimmte Profile) | Auf das Blechprofil aufgeschraubte Adapter oder Pfannen, auf denen dann die Schienen montiert werden. | Gute Lastverteilung, ermöglicht präzise Ausrichtung, kann Unebenheiten des Blechs ausgleichen. | Erfordert spezielle, auf das Profil abgestimmte Adapter, eventuell mehr Aufwand bei der Erstmontage. | Die Befestigungspunkte der Adapter müssen sorgfältig abgedichtet werden. Die Qualität der Adapter und deren Verankerung sind entscheidend. |
| Ballastierte Systeme (selten auf Blechdächern) | Flachdächer mit geringer Dachneigung | Module und Gestell werden durch Gewichte (z.B. Betonplatten) fixiert, ohne das Dach zu durchdringen. | Keine Dachdurchdringung, somit kein Leckagerisiko. | Hohes Eigengewicht, das die Dachstatik stark beanspruchen kann. Windlasten sind kritisch. Meist nur auf sehr stabilen, flachen Dachkonstruktionen sinnvoll. | Keine direkte Dichtigkeitsproblematik, da keine Bohrlöcher vorhanden sind. Die Dachhaut muss jedoch für das zusätzliche Gewicht ausgelegt sein. |
Montagesysteme im Detail: Was du wissen musst
Aufdach-Montagesysteme mit Klemm- und Schraubverbindungen für Trapezblech und Kassettenblech
Diese Systeme sind die gängigste Lösung für Trapez- und Kassettenblechdächer. Hierbei werden Aluminiumschienen auf dem Dach befestigt, an denen dann die Solarmodule angeklemmt werden. Die Befestigung der Schienen erfolgt entweder durch Direktverschraubung im Blech oder durch spezielle Klemmen, die sich an den Profilen des Blechs festhalten. Bei der Verschraubung ist äußerste Sorgfalt geboten. Du benötigst korrosionsbeständige Schrauben, oft selbstbohrende oder gewindeschneidende Varianten, die mit speziellen Dichtscheiben versehen sind. Diese Dichtscheiben, meist aus EPDM-Gummi, bilden eine hermetische Abdichtung über dem Bohrloch. Es ist essenziell, dass diese Schrauben nicht zu fest angezogen werden, um das Blech nicht zu verformen, aber fest genug, um einen sicheren Halt zu gewährleisten. Fachbetriebe verwenden oft spezielle Bohrschablonen und Anzugsdrehmomente, um Beschädigungen zu vermeiden. Die Schienen werden dann mit den Modulen verbunden, wobei die seitlichen Klemmen die Module sicher fixieren und einen ausreichenden Abstand zum Blech für die Hinterlüftung gewährleisten.

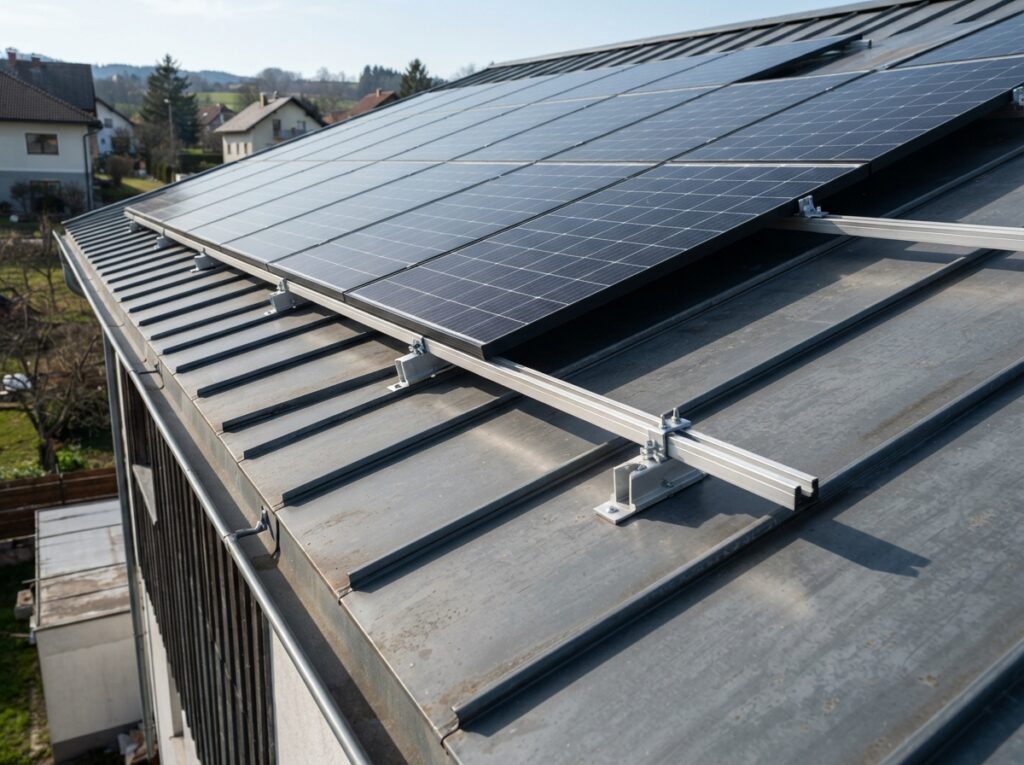

Durchdringungsfreie Systeme für Stehfalzblech
Das Stehfalzblech bietet eine ideale Voraussetzung für durchdringungsfreie Montagesysteme. Hierbei werden spezielle Klemmen verwendet, die sich direkt an die aufgestellten Stehfälze des Blechs schmiegen und dort fest fixiert werden. Diese Klemmen werden in der Regel aus rostfreiem Edelstahl gefertigt und sind so konstruiert, dass sie das Blech greifen, ohne es zu beschädigen oder zu durchdringen. An diesen Klemmen werden dann die Schienen für die Solarmodule befestigt. Der entscheidende Vorteil dieses Systems ist die Beibehaltung der vollständigen Dichtigkeit des Daches. Da keine Bohrlöcher gesetzt werden, entfällt das Risiko von Wassereintritt an diesen Stellen. Dies macht diese Lösung besonders attraktiv für Anlagenbetreiber, die Wert auf maximale Sicherheit und Langlebigkeit legen. Die Montage ist oft schneller als bei durchdringenden Systemen, erfordert aber die Auswahl der passenden Klemmen für das jeweilige Stehfalzprofil.
Aufdach-Montagesysteme mit speziellen Blechdach-Pfannen
Bei bestimmten profilierten Blechdächern, insbesondere bei solchen mit tiefen Trapezprofilen, können spezielle Adapter oder Pfannen zum Einsatz kommen. Diese werden direkt auf das Blechprofil aufgeschraubt und bieten eine stabile Auflagefläche für die weiteren Montagekomponenten. Die Adapter fungieren quasi als Fundament für die Schienen. Sie sind so konzipiert, dass sie die Last der Solaranlage optimal auf das darunterliegende Blech und die Dachkonstruktion verteilen. Die Verschraubung dieser Adapter erfordert ebenfalls eine sorgfältige Abdichtung, ähnlich wie bei den direkt verschraubten Schienen. Der Vorteil liegt in der potenziellen Ausgleichung von leichten Unebenheiten des Blechdaches und einer präziseren Ausrichtung der Schienen. Die Auswahl der richtigen Adapter hängt stark vom spezifischen Blechprofil und den Herstellerangaben ab.
Flexibilität und Hinterlüftung
Unabhängig vom gewählten Montagesystem ist eine ausreichende Hinterlüftung der Solarmodule entscheidend für deren Leistungsfähigkeit. Ein Abstand zwischen Moduloberfläche und Blechdach von mindestens 10-15 cm ist empfehlenswert. Diese Hinterlüftung verhindert eine Überhitzung der Module bei Sonneneinstrahlung, was deren Wirkungsgrad negativ beeinflussen würde. Die Montagesysteme sind so konzipiert, dass sie diesen Abstand gewährleisten. Ebenso wichtig ist die Berücksichtigung der thermischen Ausdehnung des Blechdaches. Bei Temperaturschwankungen dehnt sich das Blech aus und zieht sich zusammen. Die Montagesysteme müssen diese Bewegungen aufnehmen können, ohne dass es zu Spannungen oder Beschädigungen kommt. Dies wird oft durch flexible Klemmverbindungen oder durch die Konstruktion der Schienen erreicht.
Wichtige Faktoren bei der Auswahl des Montagesystems
Dachstatik und Tragfähigkeit
Bevor du dich für ein System entscheidest, ist es unerlässlich, die Statik deines Blechdaches prüfen zu lassen. Jede Photovoltaikanlage bringt zusätzliches Gewicht mit sich – sowohl durch die Module selbst als auch durch die Montagegestelle. Je nach Art des Blechdachs und der darunterliegenden Konstruktion (z.B. Sparren, Binder) kann die Tragfähigkeit begrenzt sein. Eine professionelle statische Berechnung ist daher unerlässlich, um sicherzustellen, dass dein Dach die zusätzliche Last sicher tragen kann. Bei besonders leichten Blechkonstruktionen oder älteren Dächern kann dies eine einschränkende Rolle spielen und die Auswahl des Systems beeinflussen.
Wind- und Schneelasten
Die geografische Lage und die damit verbundenen Wind- und Schneelasten sind weitere entscheidende Faktoren. Ein Montagesystem muss so ausgelegt sein, dass es diesen Belastungen sicher standhält. Trapezblechdächer können je nach Neigung und Profilierung anfälliger für Windsog sein als andere Dachformen. Die Befestigungspunkte müssen daher robust sein und den spezifischen Lasten standhalten. Die Hersteller von Montagesystemen geben in der Regel detaillierte Informationen zu den maximalen Lasten, die ihre Systeme aushalten können. Diese Daten sind essenziell für die Auslegung der Anlage.
Materialverträglichkeit und Korrosion
Die Materialien, aus denen sowohl das Blechdach als auch das Montagesystem bestehen, müssen zueinander passen, um Korrosion zu vermeiden. Eine direkte Verbindung von zwei unterschiedlichen Metallen kann zu galvanischen Korrosion führen, insbesondere in feuchter Umgebung. Hochwertige Montagesysteme bestehen daher aus korrosionsbeständigen Materialien wie Aluminium und Edelstahl. Bei der Verschraubung ist darauf zu achten, dass die Schrauben und Unterlegscheiben das Blech nicht beschädigen und dass die Kontaktflächen geeignet sind. Fachbetriebe wählen Materialien, die eine langfristige Beständigkeit und Kompatibilität gewährleisten.
Herstellergarantien und Zulassungen
Achte bei der Auswahl des Montagesystems auf anerkannte Hersteller mit entsprechenden Zertifizierungen und Garantien. Renommierte Anbieter bieten oft langfristige Garantien auf ihre Produkte, was dir zusätzliche Sicherheit gibt. Zudem sollten die Systeme für den Einsatz auf Blechdächern zugelassen und geprüft sein. Dies stellt sicher, dass sie den relevanten Sicherheitsstandards entsprechen und für die vorgesehene Anwendung geeignet sind.
Installation und Wartung
Die Komplexität der Installation kann je nach Montagesystem variieren. Durchdringungsfreie Systeme für Stehfalzbleche sind oft schneller zu installieren als Systeme, die verschraubt werden müssen. Berücksichtige bei deiner Entscheidung auch den Aufwand für die spätere Wartung. Systeme, die eine einfache Demontage von Modulen oder Schienen ermöglichen, können die Instandhaltung erleichtern. Fachbetriebe können dich hierzu umfassend beraten und sicherstellen, dass die Installation fachgerecht und effizient erfolgt.
FAQ – Häufig gestellte Fragen zu Photovoltaik auf dem Blechdach: Welche Montagesysteme eignen sich?
Kann ich Solarmodule auf jedes Blechdach montieren?
Grundsätzlich ja, aber es gibt Einschränkungen. Die Eignung hängt stark vom spezifischen Profil des Blechdaches, dessen Zustand, der Dachstatik und der Neigung ab. Nicht jedes Profil ist für jedes Montagesystem geeignet. Eine fachkundige Begutachtung deines Daches ist unerlässlich, um die Machbarkeit und das passende System zu ermitteln.
Wie wird die Dichtigkeit des Blechdaches bei der Montage von PV-Modulen gewährleistet?
Die Dichtigkeit ist ein kritischer Punkt. Bei Systemen, die das Blech durchdringen (verschraubte Systeme), werden spezielle Dichtscheiben und korrosionsbeständige Schrauben verwendet, um eine wasserdichte Verbindung zu schaffen. Durchdringungsfreie Systeme, wie sie bei Stehfalzblechen zum Einsatz kommen, vermeiden Bohrlöcher gänzlich und gelten daher als besonders dicht.
Welches System ist am besten für Trapezblechdächer geeignet?
Für Trapezblechdächer eignen sich in der Regel Aufdach-Montagesysteme, die entweder auf das Profil geklemmt oder mit speziellen Schrauben direkt am Blech befestigt werden. Alternativ können auch spezielle Adapterpfannen verwendet werden, um eine stabile Montagebasis zu schaffen.
Sind durchdringungsfreie Systeme immer die beste Wahl für Blechdächer?
Durchdringungsfreie Systeme, insbesondere für Stehfalzbleche, bieten den Vorteil der maximalen Dichtigkeit. Sie sind jedoch nicht für alle Blechdach-Typen (z.B. Trapezblech mit sehr flachen Profilen) verfügbar. Wenn eine durchdringungsfreie Montage möglich ist, stellt sie eine sehr sichere und empfehlenswerte Option dar, insbesondere bei Neubauten oder wenn höchste Dichtigkeit Priorität hat.
Welche Rolle spielt die Hinterlüftung der Solarmodule auf einem Blechdach?
Die Hinterlüftung ist essenziell für die Leistung und Langlebigkeit der Solarmodule. Sie sorgt für eine Kühlung der Module bei Sonneneinstrahlung und verhindert so einen Wirkungsgradverlust durch Überhitzung. Die Montagesysteme gewährleisten in der Regel einen ausreichenden Abstand zwischen Modul und Blechdach für eine effektive Luftzirkulation.
Muss ich die Dachstatik überprüfen lassen, bevor ich PV-Module auf mein Blechdach montiere?
Ja, unbedingt. Die zusätzliche Last durch die Solarmodule und das Montagesystem muss sicher vom Dach getragen werden können. Eine professionelle statische Prüfung ist ein unerlässlicher Schritt, um die Tragfähigkeit deines Daches zu bewerten und das passende Montagesystem auszuwählen.
