Photovoltaik-Kabel verlegen: Worauf kommt es bei Leitungswegen und Querschnitt an?

Die fachgerechte Verlegung von Photovoltaik-Kabeln ist entscheidend für die Langlebigkeit, Sicherheit und Effizienz deiner Solaranlage. Die Wahl des richtigen Leitungswegs und des passenden Kabelquerschnitts minimiert Energieverluste und schützt vor Umwelteinflüssen und mechanischer Beschädigung.

Grundlagen der Photovoltaik-Verkabelung: Was du wissen musst

Wenn du eine Photovoltaikanlage planst oder optimieren möchtest, ist das Verständnis der Verkabelung unerlässlich. Die Leitungen von deinen Solarmodulen zum Wechselrichter und weiter zum Einspeisepunkt sind die Lebensadern deiner Anlage. Fehler hierbei können nicht nur die Stromerzeugung schmälern, sondern auch Sicherheitsrisiken bergen und zu kostspieligen Reparaturen führen.

Dimensionierung des Kabelquerschnitts: Weniger ist mehr – oder doch nicht?

Der Kabelquerschnitt, angegeben in Quadratmillimetern (mm²), ist ein kritischer Faktor für die Leistungsfähigkeit deiner Photovoltaik-Anlage. Ein zu geringer Querschnitt führt zu erhöhten Widerständen im Kabel, was wiederum Energieverluste in Form von Wärme zur Folge hat. Diese Verluste können die Gesamteffizienz deiner Anlage spürbar reduzieren. Umgekehrt bedeutet ein überdimensionierter Querschnitt nicht zwangsläufig eine bessere Leistung, kann aber zu unnötig hohen Materialkosten führen und die Installation erschweren. Die richtige Dimensionierung basiert auf mehreren Faktoren:

• Stromstärke: Die maximale Stromstärke, die durch die Kabel fließen wird, ist ausschlaggebend. Diese hängt von der Leistung deiner Solarmodule und der Verschaltung ab.
• Länge der Leitung: Je länger die Kabelwege sind, desto größer sind die potenziellen Widerstandsverluste. Bei langen Strecken ist ein größerer Querschnitt erforderlich, um diesen Effekt zu kompensieren.
• Spannungsabfall: Die zulässige Spannungsdifferenz über die gesamte Leitungslänge ist in Normen und Vorschriften festgelegt. Ein zu geringer Querschnitt überschreitet diesen Grenzwert schnell. Ziel ist es, den Spannungsabfall so gering wie möglich zu halten, idealerweise unter 1-2%.
• Umgebungstemperatur: Höhere Umgebungstemperaturen können die Belastbarkeit von Kabeln reduzieren. Dies muss bei der Querschnittsberechnung berücksichtigt werden, insbesondere bei der Verlegung in schlecht belüfteten Bereichen oder direkt auf Dachflächen.
• UV- und Witterungsbeständigkeit: Spezielle Photovoltaik-Kabel (oft als Solarkabel oder DC-Kabel bezeichnet) sind für den Außeneinsatz konzipiert und müssen UV-beständig sowie resistent gegen Temperaturschwankungen und Feuchtigkeit sein.

Die genaue Berechnung des erforderlichen Querschnitts erfolgt nach etablierten Formeln, die den zulässigen Spannungsabfall berücksichtigen. Oftmals werden für typische Hausdachanlagen mit Modulverschaltungen im String-Design Querschnitte von 4 mm², 6 mm² oder manchmal auch 10 mm² verwendet. Die exakten Werte müssen jedoch immer projektspezifisch ermittelt werden. Fachbetriebe nutzen hierfür spezielle Software-Tools, die alle relevanten Parameter einbeziehen.

Leitungswegen: Der Weg ist das Ziel – und die Sicherheit

Die Entscheidung, wie und wo deine Photovoltaik-Kabel verlegt werden, hat ebenso großen Einfluss auf die Performance und Sicherheit deiner Anlage. Ein durchdachter Leitungsweg schützt die Kabel vor Beschädigungen und minimiert potenzielle Fehlerquellen.

Außenverlegung: Exposition gegenüber Elementen

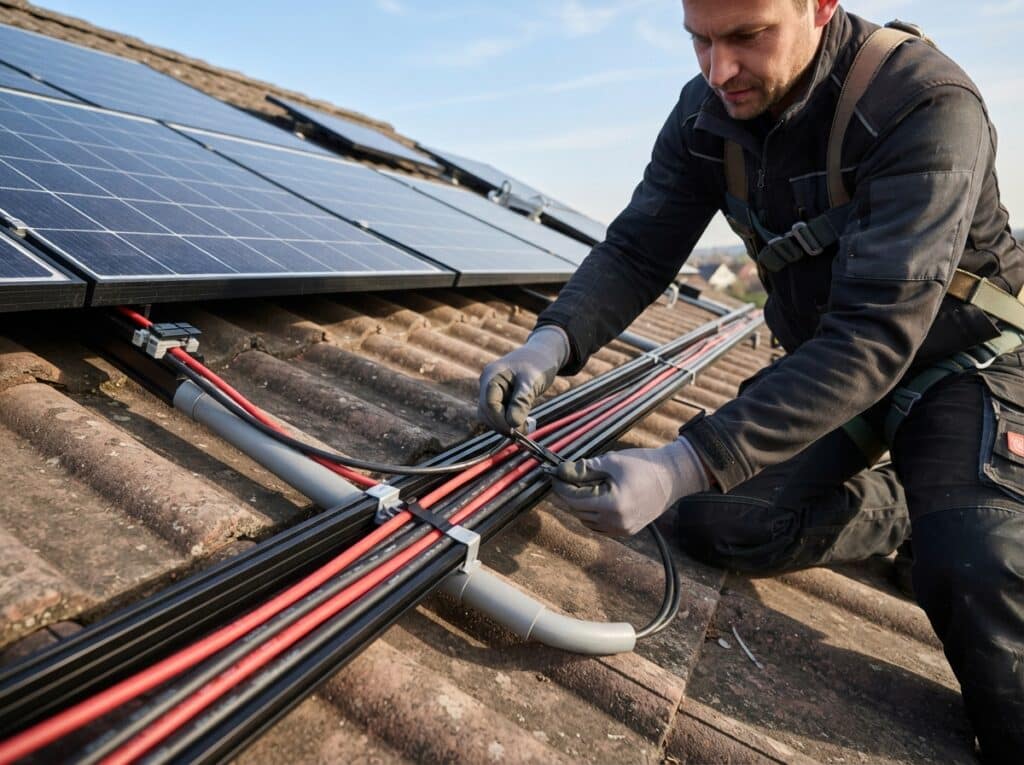

Wenn Kabel außen verlegt werden müssen, sei es vom Dach zum Wechselrichter im Keller oder über die Fassade, sind spezielle Vorkehrungen zu treffen.

• UV-beständige und wetterfeste Kabel: Wie bereits erwähnt, sind hierfür ausschließlich Solarkabel mit entsprechender Zulassung zu verwenden. Diese sind so konstruiert, dass sie den Belastungen durch Sonneneinstrahlung, Regen, Schnee und Temperaturschwankungen standhalten.
• Schutzrohre und Leerrohre: Um die Kabel vor mechanischen Einwirkungen wie Hagel, mechanischem Abrieb oder Nagetieren zu schützen, sollten sie in UV-beständigen und schlagzähen Schutzrohren oder Leerrohren verlegt werden. Diese müssen an beiden Enden sicher fixiert und abgedichtet werden, um das Eindringen von Feuchtigkeit zu verhindern.
• Montageabstand und Fixierung: Kabel müssen sicher und mit ausreichendem Abstand zu beweglichen Teilen oder potenziellen Quetschstellen befestigt werden. Die Befestigungsmittel (Kabelbinder, Schellen) müssen ebenfalls UV-beständig und korrosionsfrei sein. Ein regelmäßiger Montageabstand verhindert, dass sich Kabel durch Windlasten oder Eigengewicht stark bewegen und scheuern.
• Brandschutz bei Dachdurchdringungen: Bei der Durchdringung von Dachflächen sind brandschutztechnische Bestimmungen strikt einzuhalten. Spezielle Dichtungsmanschetten und brandhemmende Materialien kommen hier zum Einsatz, um die Ausbreitung eines Brandes zu verhindern.

Innenverlegung: Ästhetik und Schutz vor Beschädigungen

Auch bei der Verlegung innerhalb von Gebäuden sind wichtige Aspekte zu beachten.

• Schutz vor mechanischen Beschädigungen: Innerhalb von Wohnräumen oder im Keller sollten Kabel ebenfalls geschützt werden. Dies kann durch die Verlegung in Installationskanälen, Unterputzschlitzen oder hinter Verkleidungen erfolgen.
• Vermeidung von Quetsch- und Scherstellen: Achte darauf, dass Kabel nicht durch Türen, Fenster oder schwere Gegenstände gequetscht werden können.
• Brandschutz und Kabelwege: Auch im Innenbereich müssen brandschutztechnische Vorschriften beachtet werden. Kabelwege sollten so gewählt werden, dass sie im Brandfall keine zusätzliche Gefahr darstellen und im Falle eines Brandes die Fluchtwege nicht blockieren. Kabel sind nach Möglichkeit in brandhemmenden Installationsrohren zu verlegen.
• Trennung von anderen Kabeln: Photovoltaik-Kabel (DC-Seite) sollten möglichst getrennt von Starkstromkabeln (AC-Seite) verlegt werden, um elektromagnetische Störungen zu vermeiden und die Übersichtlichkeit zu erhöhen.
• Zugentlastung: An Anschlussstellen, insbesondere am Wechselrichter, muss eine fachgerechte Zugentlastung erfolgen. Dies verhindert, dass das Gewicht der Kabel direkt an den Kontakten zieht und diese beschädigt oder lockert.

Spezialkabel für Photovoltaik: Warum Standardkabel ungeeignet sind

Du wirst feststellen, dass für Photovoltaikanlagen spezielle Kabel vorgeschrieben sind. Diese sogenannten Photovoltaik-Kabel (auch als Solar-DC-Kabel oder PV-Kabel bekannt) unterscheiden sich signifikant von herkömmlichen Installationskabeln für den Innenbereich.

• UV- und Witterungsbeständigkeit: Die äußere Isolierung der Solarkabel ist speziell behandelt, um die schädlichen Auswirkungen von UV-Strahlung über viele Jahre hinweg zu widerstehen. Standardkabel würden unter diesen Bedingungen schnell spröde werden und reißen.
• Hohe Temperaturbeständigkeit: Photovoltaik-Module erwärmen sich stark, und die Kabel, die die erzeugte Energie leiten, sind dieser Wärme ausgesetzt. Solarkabel sind für einen breiteren Temperaturbereich ausgelegt, sowohl für heiße Sommertage als auch für kalte Winternächte.
• Hervorragende Isolationseigenschaften: Die DC-Spannungen, die von Photovoltaik-Modulen erzeugt werden, können je nach Verschaltung und Anzahl der Module relativ hoch sein. Die Isolierung von Solarkabeln ist darauf ausgelegt, diese Spannungen sicher zu handhaben und ein Durchschlagen (Überschlag) zu verhindern.
• Mechanische Robustheit: Spezielle Solarkabel sind oft robuster konstruiert, um den mechanischen Belastungen während der Installation und im Betrieb standzuhalten. Dies kann eine erhöhte Abriebfestigkeit oder eine bessere Beständigkeit gegen mechanische Beanspruchung umfassen.
• Halogenfreiheit (oftmals): Viele moderne Solarkabel sind halogenfrei. Dies ist im Brandfall ein wichtiger Sicherheitsaspekt, da bei der Verbrennung von halogenhaltigen Kabeln giftige und korrosive Gase freigesetzt werden können.

Die Verwendung von nicht zugelassenen Kabeln kann nicht nur die Garantie deines Wechselrichters oder deiner Module beeinträchtigen, sondern auch ein erhebliches Sicherheitsrisiko darstellen. Achte immer auf die Kennzeichnung mit der Norm EN 50618 für Solar-DC-Kabel.

Kabelquerschnitt und Leitungslänge: Ein Beispiel zur Veranschaulichung

Stell dir vor, du hast zwei Strings mit je 10 Modulen, die in Reihe geschaltet sind und jeweils eine Leerlaufspannung von 40 Volt und einen Kurzschlussstrom von 10 Ampere liefern. Dein Wechselrichter ist 20 Meter vom Aufstellort der Module entfernt. Ohne genaue Berechnung, aber zur Veranschaulichung:

• String-Länge: Die Gesamtlänge der Kabel vom ersten bis zum letzten Modul im String wird hier vernachlässigt, da sie meist kürzer ist als der Weg zum Wechselrichter.
• Gesamtstrom: Der Strom in einem String beträgt bei voller Leistung etwa 10 Ampere.
• Hin- und Rückweg zum Wechselrichter: Da du einen Hin- und Rückweg hast, verdoppelt sich die relevante Leitungslänge für die Berechnung des Spannungsabfalls auf 40 Meter pro String, wenn sie parallel verlegt werden.
• Wahl des Querschnitts: Würdest du hier ein 4 mm² Kabel verwenden, könnte der Spannungsabfall bei 40 Metern und 10 Ampere bereits zu hoch sein. Ein 6 mm² Kabel wäre in vielen Fällen eine sichere Wahl, um den Spannungsabfall im zulässigen Bereich zu halten und die Effizienz zu maximieren.

Dies ist eine stark vereinfachte Darstellung. Die tatsächliche Berechnung berücksichtigt die genauen Moduldaten, die Umgebungsfaktoren und die zulässigen Normen.

Kriterium	Bedeutung für Photovoltaik-Kabel	Auswirkungen bei Nichtbeachtung
Kabelquerschnitt	Bestimmt den elektrischen Widerstand und damit den Spannungsabfall und Energieverlust.	Hohe Energieverluste, reduzierte Anlageneffizienz, Überhitzung des Kabels, Beschädigung des Wechselrichters durch zu niedrige Spannung.
Leitungsweg	Schützt Kabel vor mechanischen, thermischen und chemischen Einflüssen, sorgt für Sicherheit und Ästhetik.	Beschädigung der Kabel durch UV-Strahlung, Nässe, mechanische Einwirkung; Brandgefahr; unordentliches Erscheinungsbild; potenzielle Kurzschlüsse.
Kabeltyp (UV- & Witterungsbeständigkeit)	Sicherstellung der Langlebigkeit und Sicherheit unter Außeneinflüssen.	Vorzeitige Alterung des Kabels, Versprödung, Rissbildung, Eindringen von Feuchtigkeit, elektrische Defekte, Erlöschen der Garantie.
Zugentlastung & Fixierung	Verhindert mechanische Belastung an Anschlussstellen und sichert die Kabel im Verlegebereich.	Lockere Verbindungen, Kurzschlüsse, Beschädigung von Modulsteckverbindern oder Wechselrichteranschlüssen.
